1、一體化床身,采用Q235A焊接或環氧樹脂砂鑄造工藝制造床身機架,并經過熱定型處理,保證長時精度及穩定性。
2、總控電柜與機體一體化設計,方便運輸、安裝、操作,穩定性更高。
3、選裝鏈條式集屑排屑系統,方便清理。
4、設置多工位加工,效率高。
5、設備X、Y、Z軸定位高速度可達60m、30m、30m/min。
6、電纜坦克鏈、各軸導軌及傳動齒條、絲杠采用全防護結構,有效防止加工碎屑進入,大大提高傳動部件的壽命。
7、配有導軌自動注油潤滑系統,方便保養。
8、選裝刀具微量潤滑系統或切削液水冷卻循環系統,有效保護刀具,提高刀具壽命,并配置油水分離器(切削液水冷卻循環系統),有效分離切削液中的潤滑油,有效提高切削液的使用壽命。
9、主軸采用原裝臺灣數格品牌,高轉速可達12000RPm,其性能和壽命都遠遠高于同類產品。
10、刀庫采用原裝臺灣首輪品牌,配有24位刀具刀位,相鄰換刀速度2.0秒。
11、帶有剛性攻牙功能,加工速度快,攻牙精度高。
12、伺服主軸電機低速大可輸出35.8Nm,高速可達12000rpm,適應鋼材重載加工及銅、鋁合金材料的加工。
13、原裝FANUC數控系統,操作簡單,穩定性、實用性高,同時系統單獨配置刀具壽命管理系統,方便進行刀具的壽命管理。
14、配置有油水分離器,將油和水進行自動分離。
15、配置有防護安全門,保證設備操作人員的安全,同時防止廢屑廢液的飛濺。
16、系統可預留機械手接口,以配合增加機械手。
技術參數  TECHNICAL DATA.

	| 行程 STROKE |


	| X軸行程(Stroke for X axis) |
	4500/7000mm(2500mm~12500mm可定制) |


	| Y軸行程(Stroke for Y axis) |
	500mm |


	| Z軸行程(Stroke for Z axis) |
	500mm |


	| 主軸 SPINDLE |


	| 主軸轉速(Spindle Speed) |
	12000 RPM |


	| 主軸錐孔(Spindle Taper) |
	BT40 |

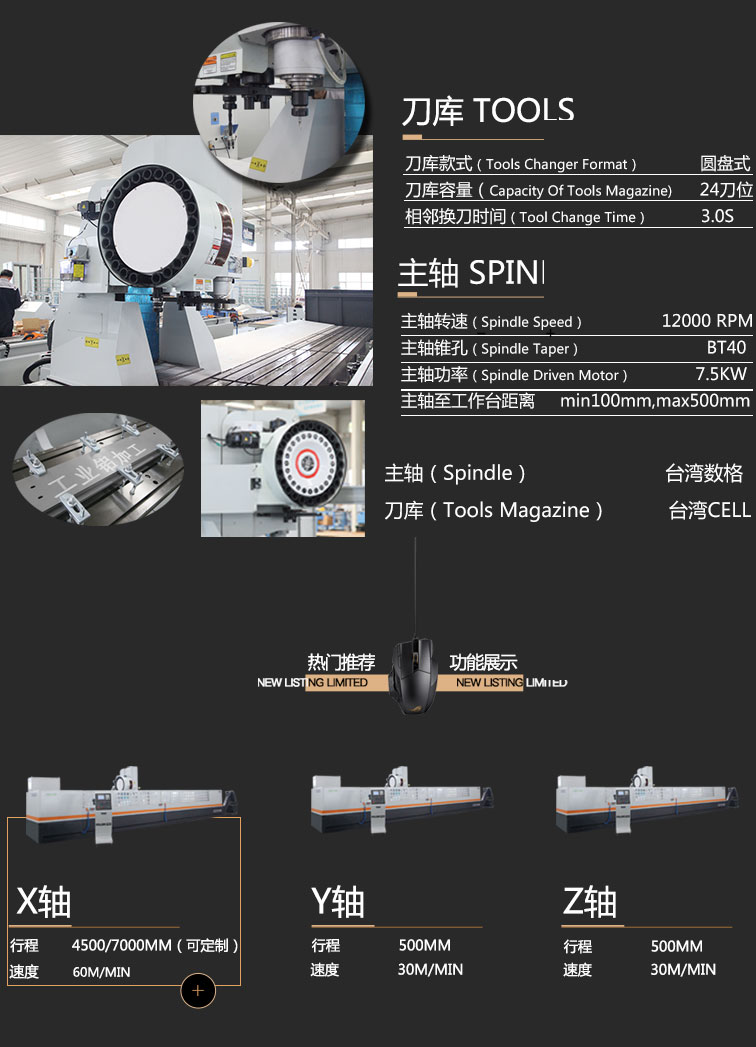

	| 刀庫 TOOLS |


	| 刀庫款式(Tools Changer Format) |
	圓盤式 |


	| 刀庫容量(Capacity Of Tools Magazine) |
	24 |


	| 相鄰換刀時間(Tool Change Time) |
	2.0秒(2.0 sec) |


	| 移動速度 MOVING SPEED |


	| X軸移動(X Axis Moving Speed) |
	60m/min |


	| Y軸移動(Y Axis Moving Speed) |
	30m/min |


	| Z軸移動(Z Axis Moving Speed) |
	30m/min |


	| X/Y/Z進給速度(X/Y/Z Feeding Speed) |
	1-2000mm/min |


	| 馬達功率 POWER OF MOTOR |


	| 主軸驅動馬達(Spindle Driven Motor) |
	7.5 kw |


	| X/Y/Z驅動馬達(X/Y/Z Driven Motor) |
	3.0 kw |



	| 潤滑冷卻系統 LUBRICATING SYSTEM |


	| 潤滑系統(Lubricating System) |
	集中自動潤滑 |


	| 冷卻系統(Cooling System) |
	微量潤滑冷卻/噴水冷卻(Water Cooling System) |


	| 精密度 PRECISION |


	| X 軸定位精度(Position Precision Of X Axis) |
	±0.05 mm (全行程) |


	| Y/Z 軸定位精度(Position Precision Of Y /Z Axis) |
	±0.02 mm |


	| 重***定位精度(Repeating Position) |
	±0.02 mm |


	| 機械規格 SIXE OF MACHINE |


	| 電源(Power Supply) |
	AC  380V  50Hz |


	| 總功率(Power) |
	23KW |


	| 氣壓需求(Air Pressure) |
	0.5MPa – 0.8MPa |


	| 高度(Height) |
	2600 mm (運輸時Z軸調低,高度會降低) |


	| 重量(Weight) |
	5000 kg~22000KG |


	| 占地面積(Area) |
	9000mm×2700mm×2600mm(4500機型含鏈板式排屑機尺寸) |


	| 零部件使用品牌及規格  MAIN COMPONENT CONFIGURATION |


	| 操作系統(Operation System) |
	FANUC 0I MF SYSTEM |


	| 伺服電機(Serve Motor) |
	FANUC β系列 |


	| 主軸電機(Spindle Motor) |
	FANUC,7.5KW,高轉速12000 RPM |


	| 主軸(Spindle) |
	臺灣 數格品牌,BT40,高轉速12000RPM |


	| 刀庫(Tools Magazine) |
	臺灣首輪(HAND WHEEL INDUSTRY)24位刀庫TURRET |


	| 導軌(Guide Rails) |
	日本 THK |


	| 軸承(Bearings) |
	日本 NSK |


	| 絲桿(Ball Screw) |
	臺灣 TBI C5 |


	| 手輪(Hand wheel) |
	臺灣 遠詹 |


	| 電氣件(Electrical Parts) |
	法國 施耐德 Schneider |


	| 氣動元件(Pneumatic Components) |
	臺灣 AIRTAC |


	| 減速機(Reducer) |
	臺灣 ATG |


	| 水泵電機(Water Pump) |
	上海 至寶 |


	| 導軌潤滑系統(Guide Rail Lubrication System) |
	廣東寶騰 |
