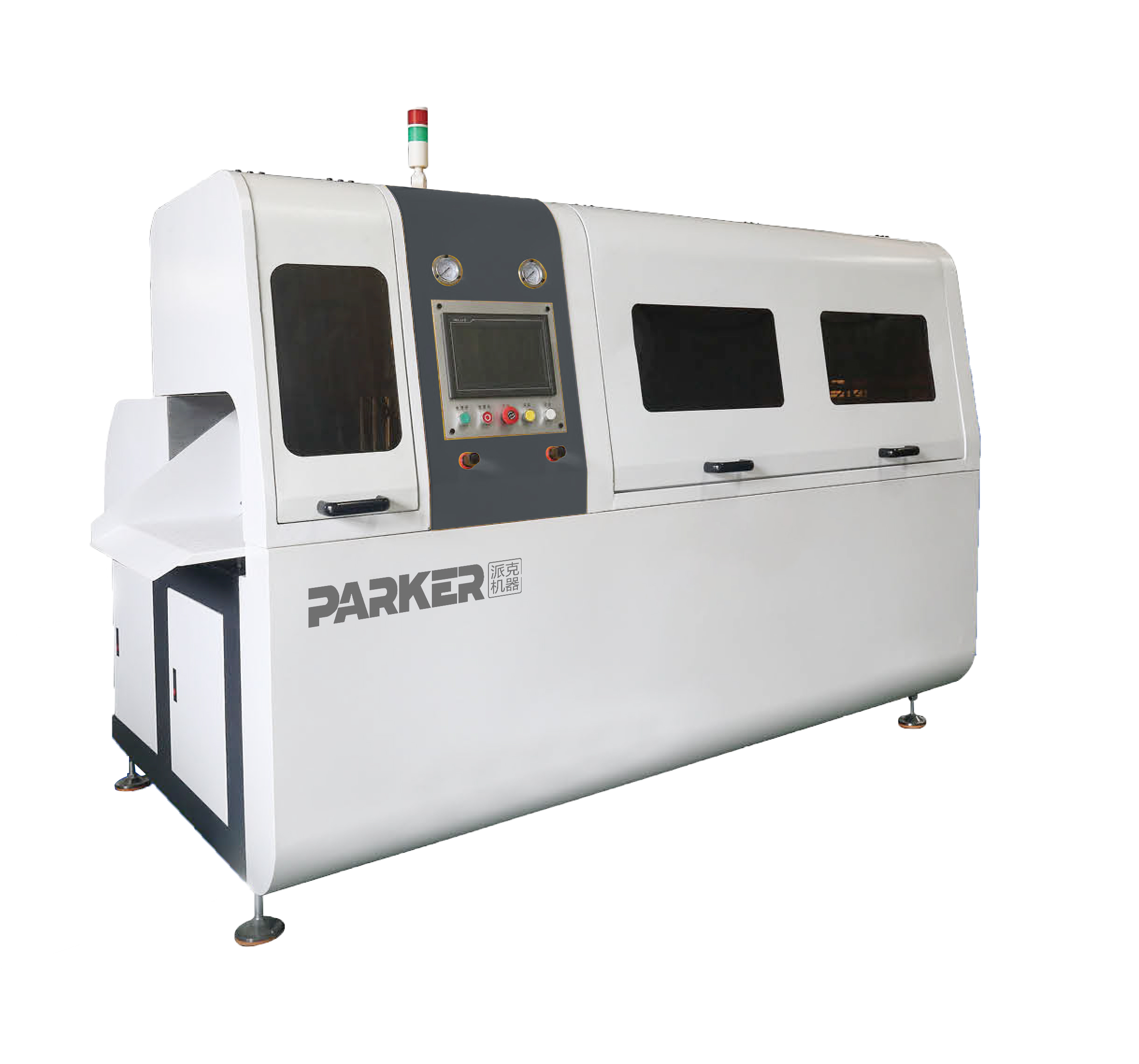

鋁型材數控單頭切割鋸（無尾料） LDJ-CNC-600
- 應用范圍：
- 案 例：
- 產品介紹：
設備性能說明（FUNCTION）：
1.本機由數控系統、自動送料系統、切割系統和輔助系統等幾部分組成；

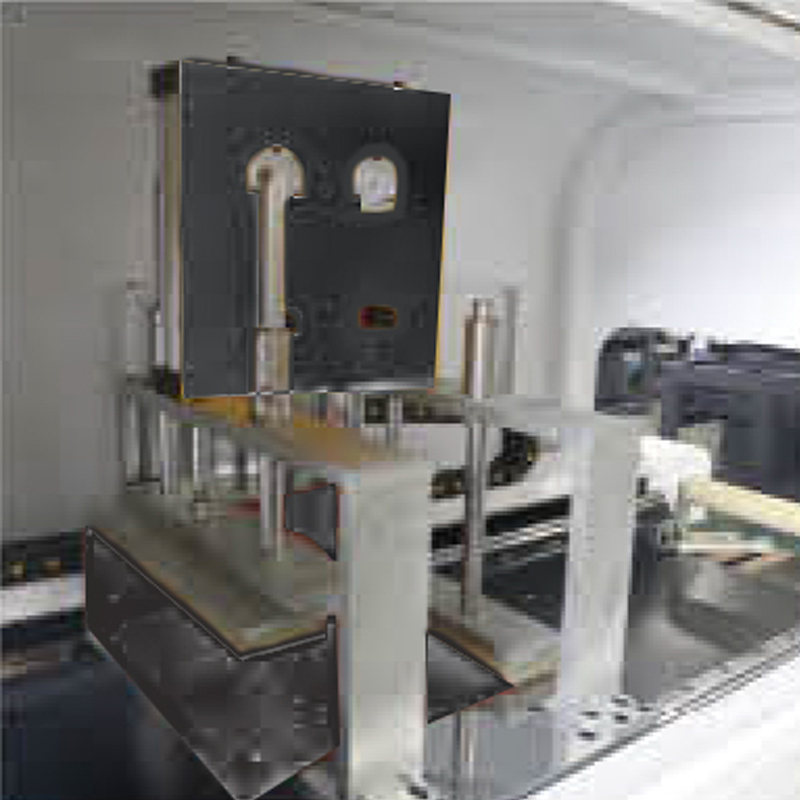

2.數控系統由PLC加觸摸屏控制，輸入每次進料的長度和數量，自動完成送料、壓緊（氣缸垂直壓緊+側頂水平夾緊）、切割等全部加工動作；
3.自動送料系統由伺服電機，滾珠絲桿，和線性導軌組成；

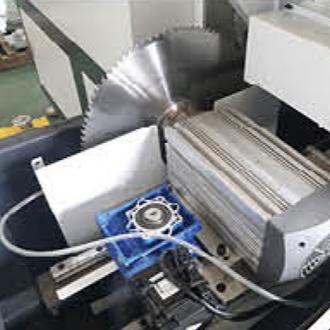

4.切割系統主要由主軸電機、伺服電機、線性導軌組成。主軸電機通過精密滑塊置于線性導軌上，由滾珠絲桿帶動往返由內向外運動，進行切割，切割速度與返回速度均可自行設定
5.斷料后工作臺自動分離，確保切割面不受損害，實現鏡面切割；本機有拉尾料功能，可以實現無尾料，減少尾料浪費；
6. 本機采用全封閉防護設計，選配吸塵器收集鋁屑。
7.采用主軸電機直連鋸片降低震動副。
二：技術參數 TECHNICAL DATA.
| 電源 |
三相380V 3相5線 50Hz |
氣壓 |
0.4～0.6Mpa |
| 環境溫度 |
-15～45℃ |
噪音污染 |
≤80MP |
| 切割電機功率 |
7.5KW |
主電機轉速 |
3000r/min |
| 額定電壓 |
380V/50Hz |
額定氣壓 |
0.4Mpa～0.8Mpa |
| 控制方式 |
數控伺服控制 |
單次送料長度 |
5mm-2000mm |
| 移動頭定位速度 |
18m/min（可參數化調節） |
鋸片尺寸 |
405-550mm |
| 進刀方式 |
平推式進刀 |
切割垂直度 |
5′ |
| 下料精度 |
±0.1mm |
超短尾料 |
＜150mm |
| 切割型材高度 |
≤190mm |
切割型材寬度 |
≤400mm |
| 外形尺寸 |
4000mm*1800mm*1700mm |
重量 |
約1200Kg |
經典客戶現場展示
?
